CAMDEN EC2



Camden EC2

Preisgekrönter Stammbaum

Der Camden EC2 basiert auf dem preisgekrönten Camden 500 Preamp und Signal Processor für die 500-Serie und kombiniert die klanglichen Fähigkeiten eines der saubersten und transparentesten Vorverstärker auf dem Markt mit der Flexibilität eines kompakten 1-u-19-Zoll-Chassis, das sich in jedes Aufnahme-Setup integrieren lässt. Mit zwei diskreten Instanzen von Cranborne Audios 'Camden'-Preamp-Topologie mit derselben Mojo-Analogsättigungsschaltung, in die sich Ingenieure und Musiker aus aller Welt verliebt haben, erreicht Camden EC2 eine erstaunlich rauscharme und verzerrungsarme Performance, sowie Frequenz- und Phasen-Linearität bei allen Verstärkungseinstellungen. Das Summenergebnis ist -129,8 dB EIN (150 Ohm, ungewichtet), THD + N so niedrig wie 0,0002%, Frequenzgang von ± 0,7 dB von 5 Hz bis 200 kHz bei maximaler Verstärkung und <2 ° Phasenverschiebung bei 20 Hz - 20 kHz. 12-Wege-Gain-Schalter für jeden Vorverstärker sowie zugehörige Mic-, Line- und Instrument-Modi ermöglichen es dem Camden EC2, in Stereo / Dual-Mono-Mic-Setups zu arbeiten, die Sättigungsverarbeitung der Stems dank Mojo und die Instrument-DI-Lösungen dank Dedicated ¼ ”Link-Ausgänge für jeden Kanal.

Vintage Persona

In Kombination mit Cranborne Audios spezifischer analoger Mojo-Sättigungsschaltung kann Camden EC2 die Persönlichkeit eines britischen Preamps auf Transformator-Basis mit Thump, einem röhrenförmigen Preamp mit Cream oder einem erstaunlich sauberen und natürlichen Vorverstärker übernehmen, wenn Mojo umgangen wird . Schalten Sie jeden Camden-Vorverstärker in den Line-Modus. Jetzt können die Mojo-Sättigungsschaltungen während der Mixphase als Vintage-Farbe auf Ihre Stems und sogar Stereomischungen angewendet werden.

Erweitertes Tracking-Tool

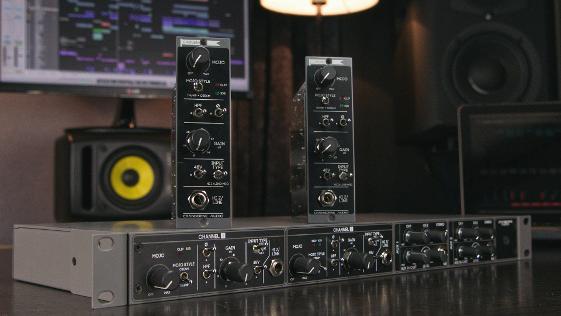

Camden EC2 ist viel mehr als zwei Camden 500, die in eine Metallbox gepresst werden. Zwei Kopfhörerverstärker in Referenzqualität mit diskreten Line-Mixern ermöglichen die direkte Überwachung der beiden Camden-Preamps mithilfe von Kopfhörern, die direkt an der Camden EC2-Frontplatte angeschlossen sind. Experimentieren Sie während der Mikrofonplatzierung, um den Sweetspot eines Gitarrenverstärkers, einer Kick-Drum oder eines akustischen Instruments zu finden. Alternativ können Sie sie so konfigurieren, dass alle analogen Monitormixe mit Null Latenz erzeugt werden. Dabei werden die lokalen Camden-Vorverstärker mit der Wiedergabe von einer externen Wiedergabequelle über die Aux-Eingänge auf der Rückseite des Camden EC2 kombiniert.

C.A.S.T aktiviert

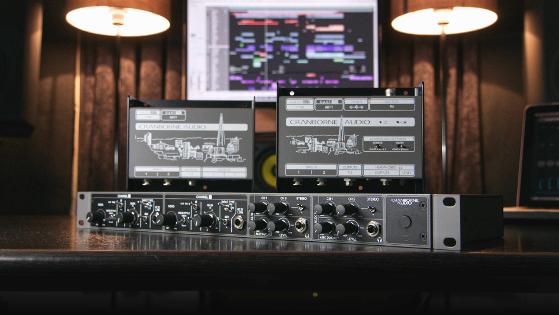

Camden EC2 nutzt auch das einzigartige C.A.S.T. von Cranborne Audio System zum Verteilen von Audio in Studios oder Bühnen mit kostengünstiger Verkabelung bei gleichzeitig höchstem Klangergebnis. Durch die Nutzung der internen Kupferdrähte eines Cat 5-Kabels können Sie symmetrische analoge Audiosignale von und zu anderen C.A.S.T. senden. Mit Camden EC2 können Sie die Konnektivität Ihres mit Cranborne Audio ausgestatteten Studios erweitern. Wenn Ihr Studio bereits um einen Cranborne Audio 500R8 oder 500ADAT herum gebaut ist, schließen Sie Camden EC2 an die C.A.S.T-Eingangsanschlüsse an, und Sie können die Vorverstärker von Camden EC2 direkt an den Eingängen der Schnittstelle für die weitere Verarbeitung und Aufnahme empfangen. Dieselbe Cat5 C.A.S.T. Verbindung überträgt auch einen Stereomonitormix, der vom 500R8 / 500ADAT erzeugt wird, über dasselbe Cat 5-Kabel und direkt in den Aux 1-Kopfhörermixer von Camden EC2. Dank dieser Flexibilität können 500R8 / 500ADAT-Benutzer ihre Camden-Vorverstärker an einen anderen Ort im Studio verlagern, während die 500-Series-Slots innerhalb von 500R8 / 500ADAT frei werden, um nach dem Camden EC2 und vor den 500R8 / 500ADAT-Konvertern weitere EQ- und Compressor-Module einzusetzen. Mit einem zweiten C.A.S.T-Anschluss des Camden EC2 können Sie die          I/O-Anschlüsse an der Rückseite an einen entfernten Ort wie eine Vocal-Kabine oder einen Live-Raum verschieben, indem Sie den passiven N22  verwenden oder den aktiven N22H-Kopfhörerverstärker. Diese Breakout-Boxen ermöglichen es dem Techniker, der Camden EC2 verwendet, den zur Verfügung stehenden Raum des Studios optimal zu nutzen, indem er einen N22 in einen Flur, einen Hallraum oder neben dem Musiker in der Isolationskabine für direktes Monitoring und Mikrofon-Konnektivität betreibt.

Entwickelt, konstruiert und hergestellt in Großbritannien

Mit einer Fülle von verfügbaren I/O-Funktionen bietet Camden EC2 maximale Flexibilität bei allen Audio-Interfaces und -Recordern von Drittanbietern. Dazu gehören zugehörige XLR-Ausgänge (maximaler Ausgangspegel von 26,5 dBu), symmetrische 1/4-Zoll-Impedanzausgänge (max. 20,5 dBu) Ausgangspegel), TRS-Einfügepunkte für den Anschluss externer Hardware und Link-Ausgänge bei Verwendung von Camden EC2 als Instrumentenvorverstärker. Camden EC2 ist weit mehr als zwei Camden 500 in einer Metallbox. Camden EC2 ist ein weiteres Cranborne Audio-Produkt, das in Großbritannien unter den wachsamen Augen des Teams hergestellt wird.

  • Two discrete Mic/Line/Hi-Z preamps featuring the award-winning ‘Camden’ topology from the Camden 500 Preamp and Signal Processor for 500 series
  • Fully-discrete, transformerless design featuring designed by Cranborne Audio’s Director of Engineering - Edward Holmes
  • Audio performance at the near-theoretical limits of noise, distortion, and phase/frequency linearity at all gain settings
    • EIN: <-129.5dBu, 150 ohm source, unweighted, <-135.5dBu, Inputs common, unweighted

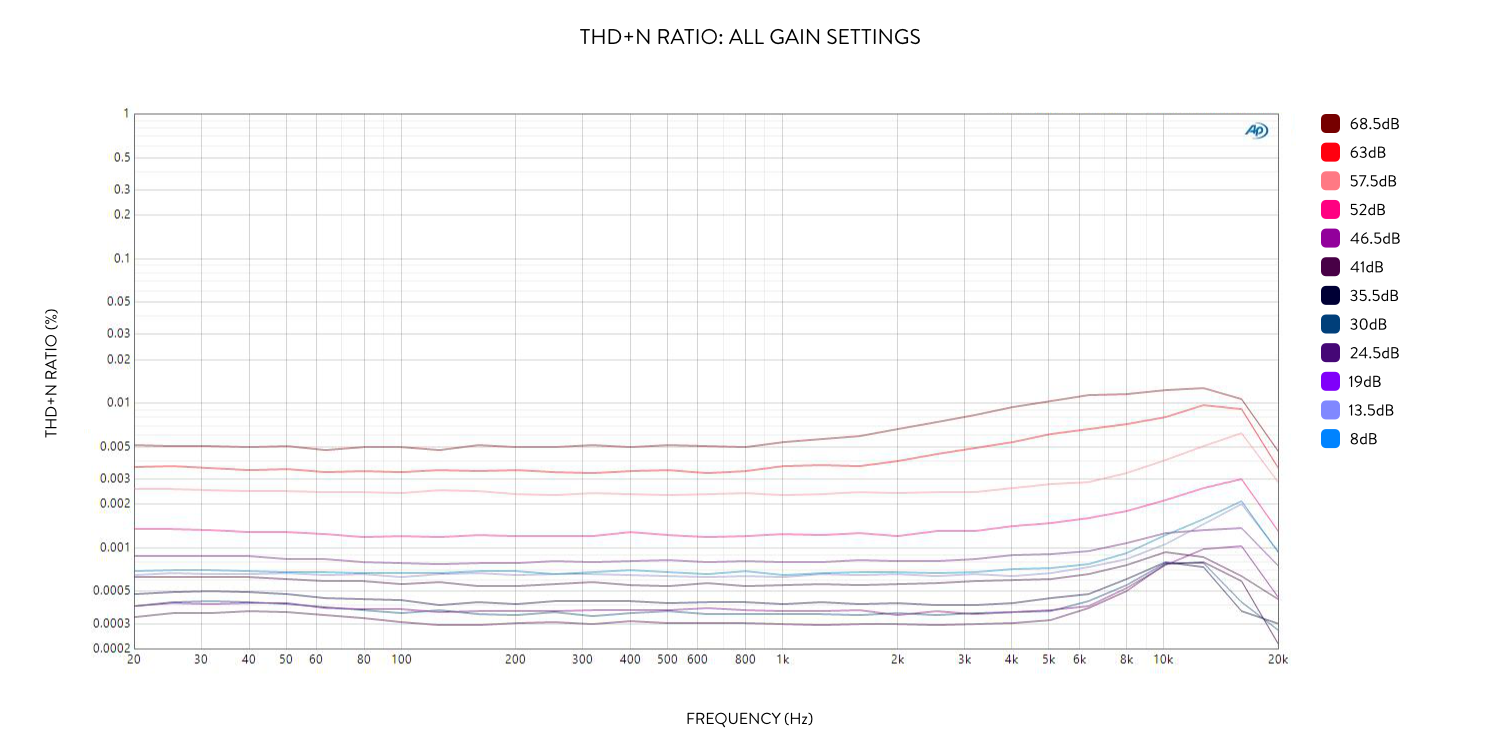

    • THD+N: <0.0004%, 1kHz, 35dB gain, 24dBu out
    • Intermodulation Distortion: <0.0008%, 50Hz and 7kHz, 35dB gain, 20dBu out

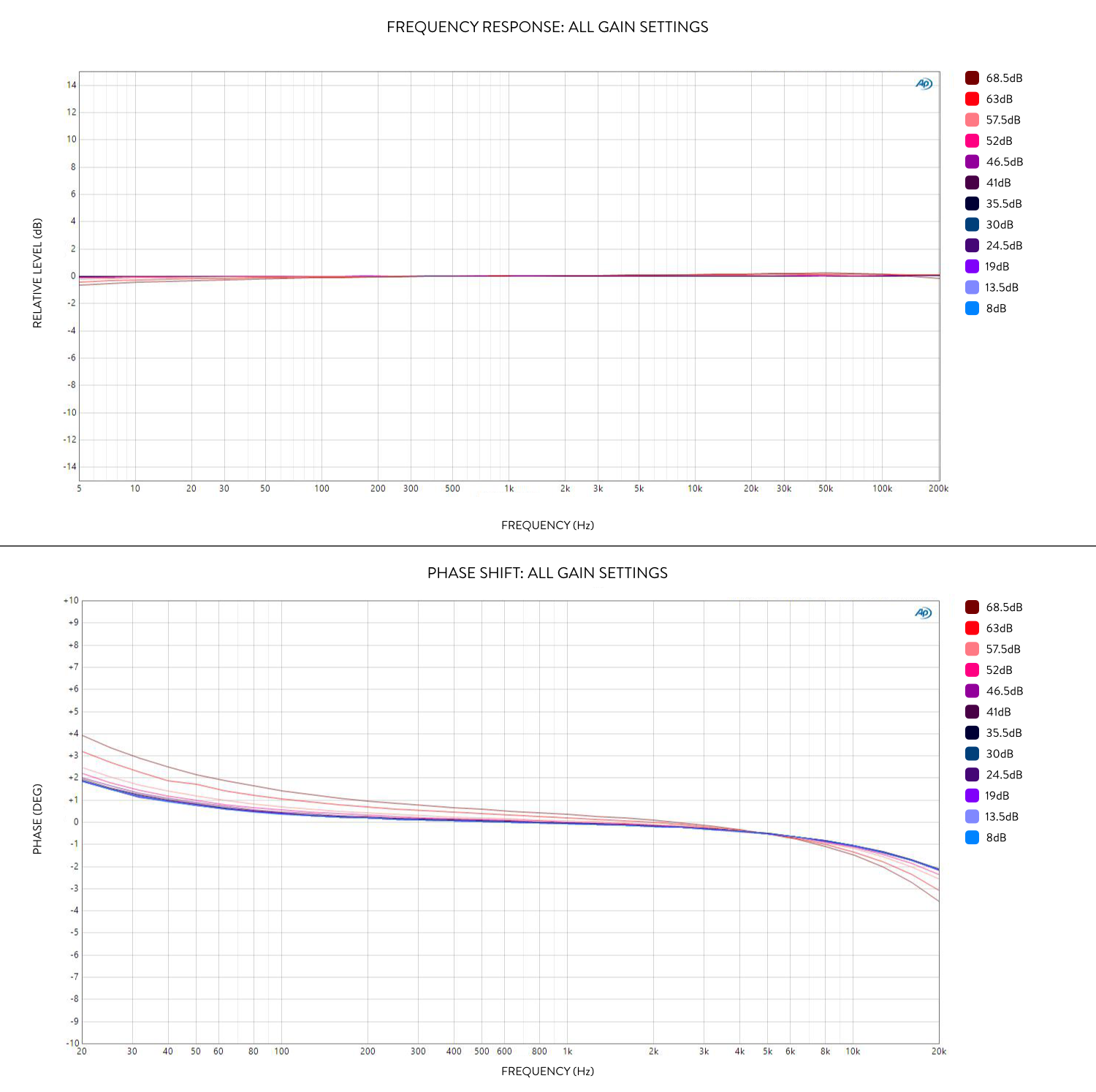

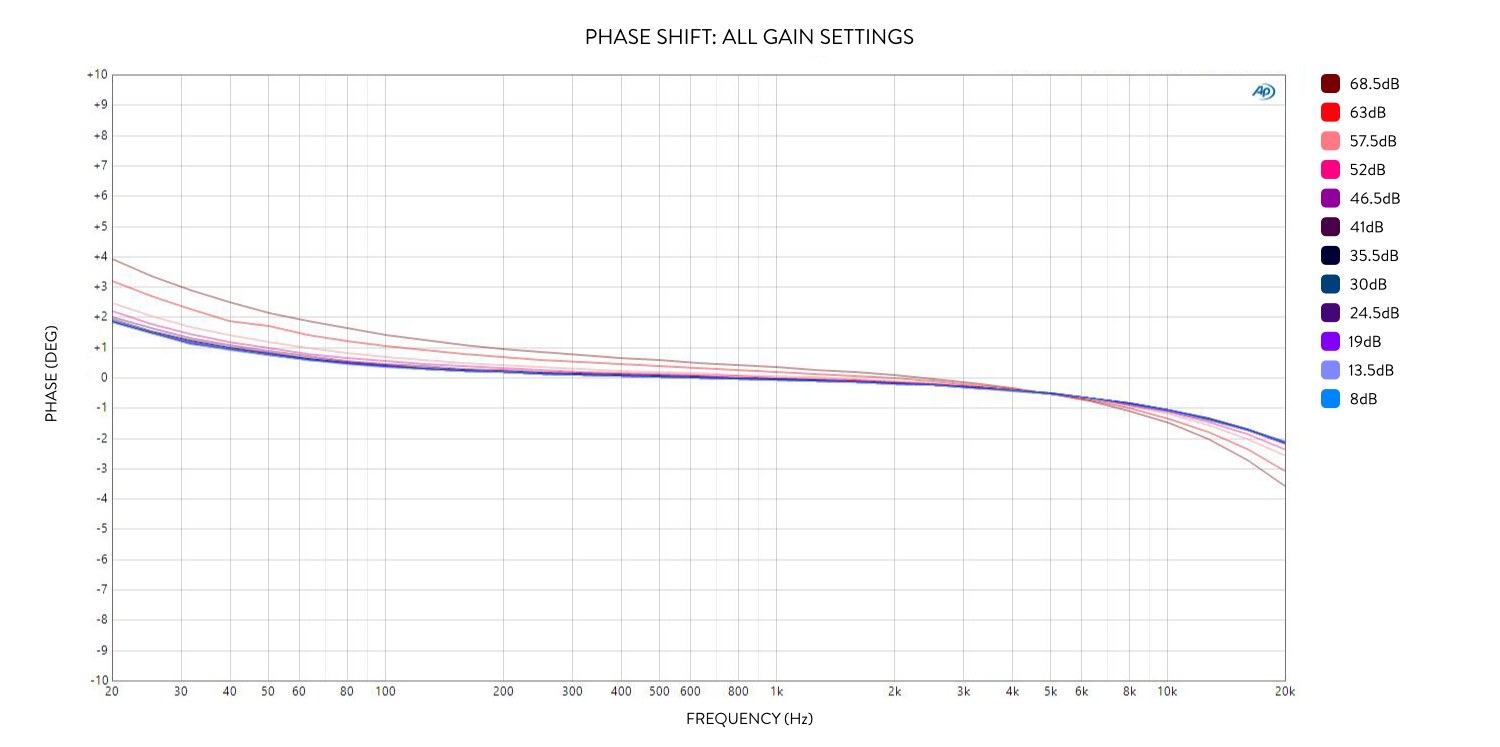

    • Phase Shift: <2.25°, 40dB gain, 20Hz to 20kHz, <4°, Max gain, 20Hz to 20kHz
    • Freq. Response: <±1dB, <5 Hz to >200 kHz, all gain settings
    • CMRR: >70dB, typ >85dB, 35dB Gain, 10-20kHz, 100mV Common mode
  • Two instances of ‘Mojo’ analogue saturation circuits with variable controls, true bypass, and 2 discrete styles - Thump and Cream
    • Thump excites low-end content by boosting lower odd/even harmonics from a range of 160Hz to 20Hz and below
    • Cream boosts odd/even harmonics whilst also reducing the amplitude of the fundamental frequencies and applying typical transformer-style transient taming

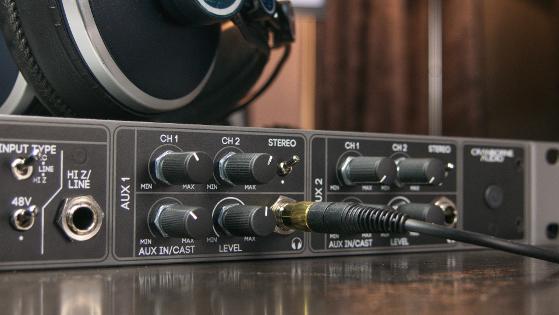

  • Two discrete headphone mixers with independant CH1, CH2, Aux Input, and Master level controls
    • Monitor the preamps during mic placement to find the sweet spot
    • Create cue/monitor mixes using combining local Camden preamps mixed with external playback.
    • 1/4” Aux Input Jacks for connecting audio playback into Camden EC2’s headphone mixers.
    • 'Stereo’ switch to pan CH1 & CH2 left and right in each headphone mix for true stereo monitoring of live sources
  • Dual reference-quality, high-powered headphone amplifiers
    • Freq. Response: <±1dB, <5 Hz to >100 kHz
    • Output Impedance: 0.33 Ohms
    • THD: 0.0003%, 1kHz
    • Output Wattage: 2x250mW @ 600 ohm, 2x450mW @ 220 ohm, 2x250mW @ 100 ohm

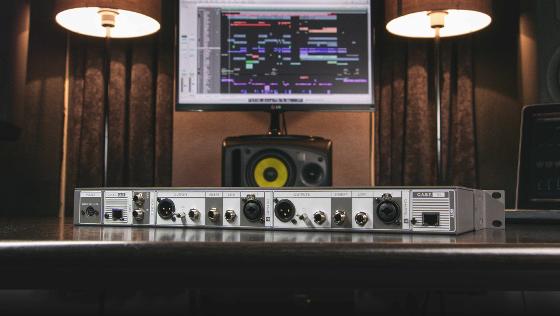

  • Balanced XLR outputs and impedance balanced ¼” jack outputs for maximum connectivity into audio interfaces and other downstream equipment
    • XLR outputs with 26.5dBu max output level
    • ¼” Jack outputs with 20.5dBu max output level
  • Dedicated 1/4"  ‘Link’ outputs for true instrument DI functionality and splitting instrument inputs to a backline amplifier
  • C.A.S.T OUT port for connecting Camden EC2 into 500R8/500ADAT
    • Transmit Camden EC2’s preamps directly into 500R8 and 500ADAT’s 500 series modules inputs for recording
    • Receive a stereo mix generated from 500R8/500ADAT and monitoring using Camden EC2’s headphone mixers
    • All managed and distributed via a single shielded Cat5 cable

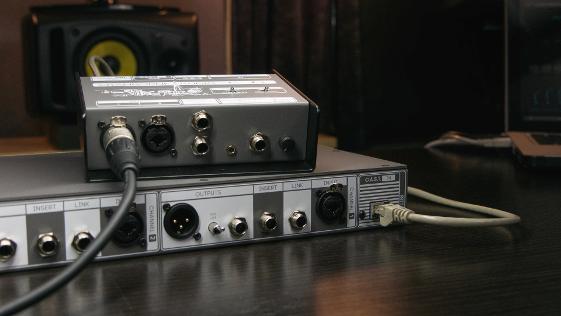

  • C.A.S.T IN port for connecting N22/N22H Cat 5 snakes to relocate Camden EC2 I/O elsewhere in the studio
    • Receive 2 inputs from N22/N22H directly into the preamp inputs of Camden EC2
    • Transmit Camden EC2’s Aux 1 headphone mix into N22/N22H for direct monitoring by the musician
    • All managed and distributed via a single shielded Cat5 cable
  • External high-current 24v 1a power supply with latching connector
  • Designed, engineered and manufactured in the United Kingdom
