N22H



N22H

Kopfhörerverstärker mit Referenzqualität, Cat 5 Snake und C.A.S.T. Breakout-Box

Standalone-Kopfhörerverstärker in Referenzqualität mit C.A.S.T. fortschrittliches Kabelverwaltungssystem, das die Kopfhörerkonnektivität mit einem einzigen Cat 5-Kabel direkt neben dem Künstler / Musiker positionieren kann.

N22H ist die Lösung von Cranborne Audio für die flexible und hochwertige Verteilung von Kopfhörerverstärkern im modernen Heim-, Projekt- und professionellen Studio.

Einfachere, besser klingende Kopfhörermischungen

N22H deckt alle Ihre Kopfhörerüberwachungsanforderungen in einer Box ab. Es handelt sich um einen eigenständigen Kopfhörerverstärker in Referenzqualität, ein unübersichtliches Kabelverwaltungssystem und ein Kopfhörerverteilungssystem, das mit einem einzigen Cat 5-Kabel und dem C.A.S.T. von Cranborne Audio direkt neben dem Künstler / Musiker positioniert werden kann.

(Cat 5 Analogue Snake Transport) bietet die perfekte Plattform für die Verteilung von Audio in Studios oder Bühnen mit erschwinglichen Cat-5-Kabeln. Gleichzeitig werden die höchsten Schallergebnisse erzielt, indem die internen Kupferdrähte eines Cat-5-Kabels für den Transport symmetrischer analoger Audiodaten zu und von anderen C.A.S.T. aktivierten Produkten.

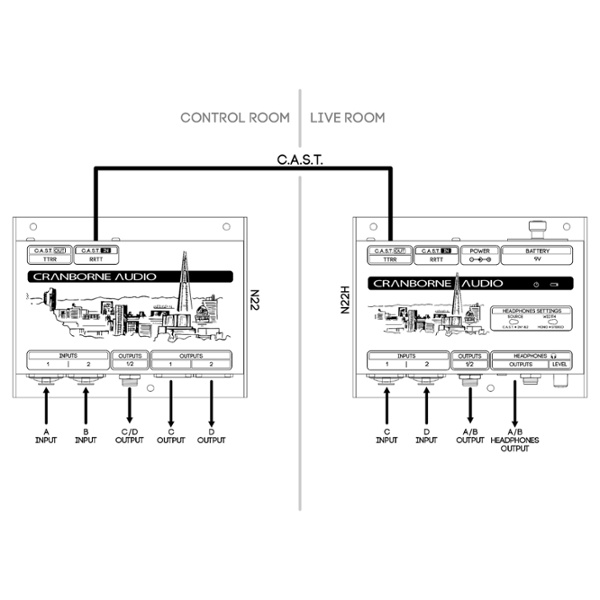

Verbinden Sie den N22H mit einem einzigen geschirmten Cat-5-Kabel mit einem Cranborne Audio N22. Sie können einen symmetrischen Kopfhörer-Mix über eine Entfernung von 100 m direkt in den internen Kopfhörerverstärker des N22H senden. Über dieselbe Cat 5-Verbindung können Sie auch zwei symmetrische analoge Mic / Line-Signale empfangen, die zur Aufnahme an Ihr Audio-Interface angeschlossen werden können.

Jede C.A.S.T. Cat-5-Verbindung eines Cranborne Audio-Produkts bietet eine einzigartige Optimierung, um sicherzustellen, dass die maximale Signalintegrität über geschirmte Cat-5-Kabel für Entfernungen von bis zu 100 m ohne High-End-Roll-Off und mit minimalem Übersprechen übertragen wird.

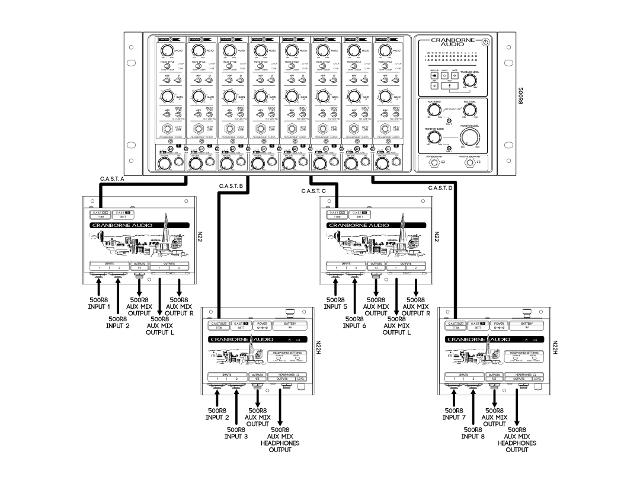

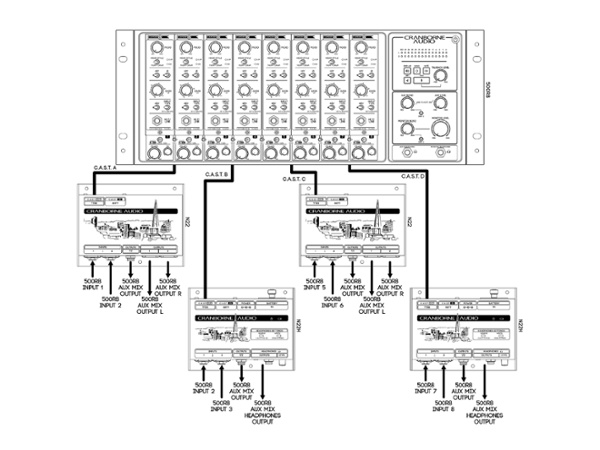

Erweiterte Konnektivität mit 500R8- und 500ADAT-Interface

Wenn Ihr Studio bereits um ein Cranborne Audio-Interface wie 500R8 oder 500ADAT herum aufgebaut ist, können Sie N22H an die C.A.S.T. Eingangsanschlüsse anschliessen und dann symmetrische Eingangsquellen von den Kombi-Eingängen des N22H direkt an den Eingängen des Audio-Interfaces empfangen und für die Aufnahme und Verarbeitung verwenden. Dieselbe Cat5 C.A.S.T. Verbindung überträgt auch einen Stereomonitormix, der vom 500R8 / 500ADAT über dasselbe Cat-5-Kabel erzeugt wird und direkt an den Hochleistungs-Kopfhörerverstärker des N22H sowie an die zwei 1/4 ”-Buchsen-Line-Ausgänge zum Überwachen und reamping.

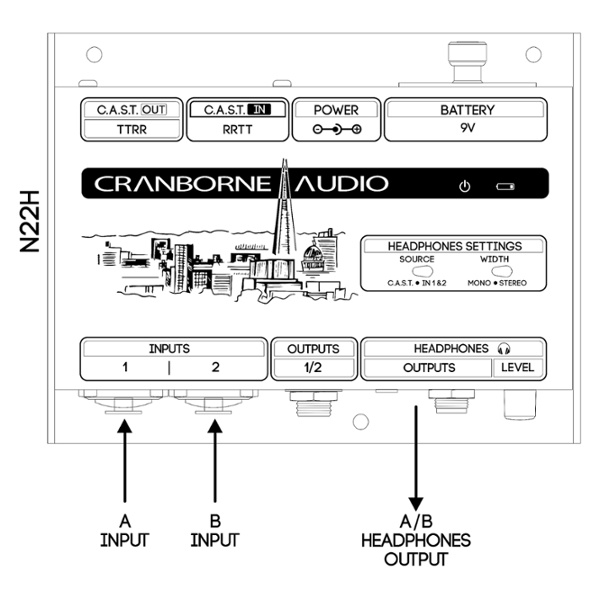

Standalone-Kopfhörerverstärker in Referenzqualität

N22H kann auch als eigenständiger Kopfhörerverstärker für Studio und Bühne verwendet werden, wenn kein C.A.S.T. Anschluss möglich ist. Verbinden Sie die Stereo-Line-Ausgangsquellen direkt an die Eingänge des N22H und den Kopfhörer-Quellenwahlschalter von C.A.S.T. auf “In 1 & 2”.  Der Kopfhörerverstärker des N22H verfügt über das gleiche Hochstromdesign in Referenzqualität wie das Cranborne Audio 500R8 Audio Interface, das mit einem 9-V-Standardakku oder einem externen 9-V-Netzteil betrieben werden kann. Mit einer Ausgangsimpedanz von 0,33 Ohm, einer Leistung von bis zu 500 mA pro Kopfhörer und einem Signalpfad mit geringer Verzerrung (THD: 0,0003%, 1 kHz) bietet der N22H-Kopfhörerverstärker eine saubere Verstärkung mit genügend Lautstärke, um jeden Kopfhörer zu betreiben.

DerN22H ist ein handgroßes Kopfhörer-Kraftpaket. Es ist die perfekte Ergänzung für alle, die ihr Studio um 500R8 / 500ADAT bauen oder ein unübertroffenes Audio-Verteilungssystem erstellen möchten, um die Unordnung in ihrem Studio zu reduzieren und gleichzeitig die Signalintegrität, Flexibilität und denBereitstellungskomfort zu erhöhen.

∙ Two combi jack inputs

∙ Two 1/4” jack outputs

∙ 1/4” & 1/8” headphone outputs

∙ Reference-quality, high power headphone amp with level control

◦ Freq. Response: <±1dB, <5 Hz to >100 kHz
◦ Output Impedance: 0.33 Ohms
◦ THD: 0.0003%, 1kHz
◦ Output Wattage: 2x250mW @ 600 ohm, 2x450mW @ 220 ohm, 2x250mW @ 100 ohm

∙ Headphone amplifier "Source" switch for C.A.S.T or standalone operation

∙ Mono/Stereo width switch for headphone output

∙ 9v battery compartment

◦ ~5 hours running time, low impedance headphones, max volume
◦ 12+ hours running time, high impedance IEM earbuds, max volume

∙ C.A.S.T IN RRTT Port

∙ C.A.S.T OUT TTRR Port

∙ Advanced connectivity with 500R8, 500ADAT, and Camden EC2

∙ Cat5 snake connectivity with an N22 or a second N22H

∙ Standard 9v DC pedalboard-style power supply input (not included)

∙ Completely passive operation when headphone amp not required

∙ Compatible with any shielded Cat5 cable with distances up to 100m

∙ Improved crosstalk performance with Cat 6e and Cat7

∙ Ruggedised metal enclosure

∙ Fixing holes for permanent installation
